一、概述
铠装铂铑热电偶是一种传统的测温元件,它是一种易弯曲、热反应时间快的高温测温元件 ，保护管直径为3-8mm之间，可长期测量0-1350℃范围内的温度，热响应时间<2S。
二、产品标准
精度等级:I级或II级
公称直径：F1
弯曲半径：R≥5D
公称压力：常压

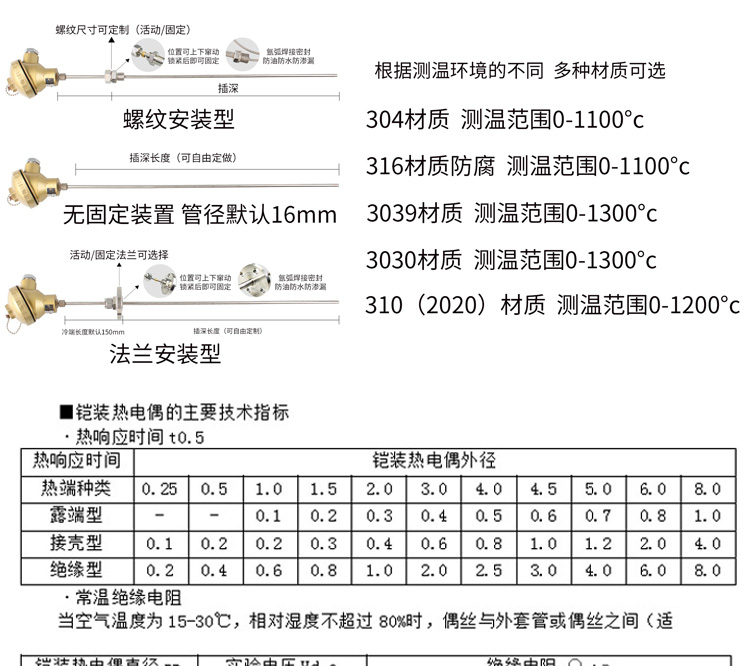

三、型号及规格
产品名称 | 型号 | 外套管材料 | 推荐更高 使用温度 |
S型铠装铂铑热电偶（铂铑10-铂） | WRPK | GH3030 GH3039 Cr25Ni20 | 800-1350℃ |
R型铠装铂铑热电偶（铂铑13-铂） | WRQK | GH3030 GH3039 Cr25Ni20 | 800-1350℃ |
B型铠装铂铑热电偶（铂铑30-铂6） （双铂铑） | WRRK | GH3030 GH3039 N10276 | 800-1350℃ |
热电偶时间常数
热惰性级别 | 时间常数（秒） | 热惰性级别 | 时间常数（秒） |
Ⅰ | 90－180 | Ⅲ | 10－30 |
Ⅱ | 30－90 | Ⅳ | ＜10 |
热电偶公称压力：一般是指在工作温度下保护管所能承受的静态外压而破裂。
热电偶最小插入深度：应不小于其保护套管外径的8－10倍（特列产品例外）
绝缘电阻：当周围空气温度为15－35℃，相对湿度＜80％时绝缘电阻≥5兆欧（电压100V）。具有防溅式接线盒的热电偶，当相对温度为93± 3℃ 时，绝缘电阻≥0.5兆欧（电压100V）
高温下的绝缘电阻：热电偶在高温下，其热电极（包括双支式）与保护管以及双支热电极之间的绝缘电阻（按每米计）应大于下表规定的值。
规定的长时间使用温度（℃） | 试验温度（℃） | 绝缘电阻值（Ω） |
≥600 | 600 | 72000 |
≥ 800 | 800 | 25000 |
≥1000 | 1000 | 5000 |
订货需知：
1. 注明热电偶型号、分度号、使用温度范围。
2. 热电偶点数、热电偶保护管材质、直径、长度等。
3. 有紧固件、法兰装置的，需要提供先关尺寸。
