一、概述
该系列产品由于采用了耐高温材料做保护管，因此，可在1800℃以上高温下长期稳定地工作。本公司生产的专用热电偶因采用实体化结构及密封性极强的接线方式，可以有效地保证不破坏体系的真空度。主要适用于高温真空及热处理等各种真空炉的温度测量，已应用于黎明公司等企业，可替代价格昂贵的进口产品。
二、产品标准
型号 | 分度号 | 允差值 | 使用温度(℃) | 热响应时间τ0.5(s) |
WRBZ-235□ WRBZ-265□ WRBZ-295□ WRBZ-335□ WRBZ-365□ WRBZ-395□ | B | ±0.5%t或±0.25%t | 600～1800 | Φ6,Φ8管＜60 Φ10,Φ12管＜90 |
WRW3Z-235□ WRB3Z-265□ WRB3Z-295□ WRB3Z-335□ WRB3Z-365□ WRB3Z-395□ | WRe3-WRe25(W3、D) | ±1.0%t | 200～2000 | |
WRW5Z-235□ WRW5Z-265□ WRW5Z-295□ WRW5Z-335□ WRW5Z-365□ WRW5Z-395□ | WRe5-WRe26(W5、C) |
三、型号及规格
名称 | 型号 | 密封结构 | 保护管 | 长度L*l(mm) | |
材料 | 直径d(mm) | ||||
螺纹密封防水接线盒式热电偶 | WRBZ--235□ WRW3Z-235□ WRW5Z--235□ | NPT1/2螺纹密封 | 复合刚玉耐热合金Mo.W管 | 6或8 | 400*250 450*300 550*400 650*500 900*750 1150*1000 1650*1500 |
WRBZ-235□ | 复合刚玉 | 8 10 12 16 | |||
螺纹密封扁接插式热电偶 | WRBZ—2656 WRW3Z-2656 WRW5Z--2656 | Mo.W管复合刚玉耐热合金 | 6 | ||
螺纹密封补偿导线式热电偶 | WRBZ-295□ WRW3Z-295□ WRW5Z-295□ | 6或8 | |||
快速法兰防水接线盒式热电偶 | WRBZ-335□ WRW3Z-335□ WRW5Z-335□ | 快速法兰（真空双胶圈密封） | |||
WRBZ-335□ | 复合刚玉 | 8 10 12 16 | |||
快速法兰扁接插式热电偶 | WRBZ-365□ WRW3Z-365□ WRW5Z-365□ | 复合刚玉耐热合金Mo.W管 | 6或8 | ||
快速法兰补偿导线式热电偶 | WRBZ-365□ WRW3Z-395□ WRW5Z-365□ | ||||
四、感温原件
|
|
钨铼热电偶 | 铂铑热电偶 |
|
|
钨铼热电偶 | 铂铑热电偶 |

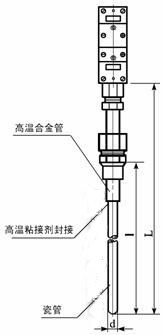

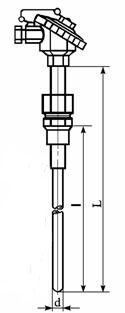

五、结构
|
|
|
WRBZ-235□ WRB3Z-235□ WRB5Z-235□ | WRB3Z-2356 WRB5Z-2356 | WRB3Z-235□ WRB5Z-235□ |
|
|
|
WRBZ-335□ WRB3Z-335□ WRB5Z-335□ | WRB3Z-3356 WRB5Z-3356 | WRB3Z-335□ WRB5Z-335□ |
六、真空炉用钨铼或贵金属热电偶

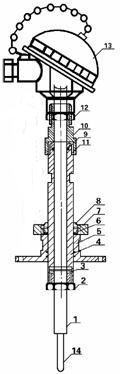

1、热电偶保护管 2、夹紧套（外购） 3、主管 4、快速法兰 5、O形圈（硅橡胶） 6、铜螺母7、定位套 8、过渡套9、O形圈Ⅱ（硅橡胶） 10、压紧环
订货需知：
1、注明热电偶型号、分度号、使用温度范围。
2、热电偶点数、热电偶保护管材质、直径、长度等。（保护管总长L=l 150，特殊插入深度及其保护管材质可按协议定货）
3、有紧固件、法兰装置的，需要提供先关尺寸。
